鏡頭的技術介紹
全電子卡口
卡口是連接相機和鏡頭的接口。相機機身與鏡頭間的聯動僅通過電子信號的傳輸來進行，沒有機械傳動?；诖丝谙到y，機身對鏡頭的控制實現了高效化。
全電子卡口實現相機與鏡頭間的信息共享
1987年佳能開始采用全電子卡口，掀開EF鏡頭和EOS系列單反相機的歷史。過去，相機和鏡頭主要采用機械方式進行聯動。佳能發現了全電子卡口的優勢，于是果斷放棄機械方式，完成了更先進系統的開發。電子化相機系統中，機身和鏡頭可以進行必要信息的交換，而機械聯動在這些方面往往有一些局限。佳能預測了以單反相機為中心的相機系統的電子化趨勢，在機身上放置了8個觸點，相應鏡頭上對應放置了7個觸點用于機身與鏡頭間的信息交換。機身與鏡頭實現了實時的信息共享，使佳能相機系統的拍攝能力得到高度進化。

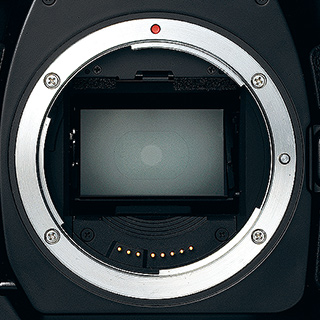

機身一側的電子卡口

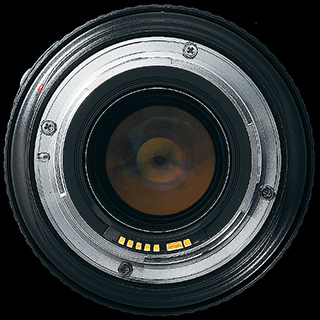

鏡頭一側的電子卡口
EF卡口的嵌合直徑為約54毫米（外徑約65毫米），旋轉角度規定約60°。法蘭焦距（卡口基準面至焦平面的距離）約44毫米。機身一側有8個電子觸點，向鏡頭傳遞AF測距計算、控制等驅動指令。
鏡頭一側的電子觸點數量為7點（有部分通用點）。鏡頭與相機通過這些觸點瞬間完成雙向數字通訊。鏡頭將對焦鏡片的位置信息、手抖動補償的數據以及變焦位置的信息等傳遞給相機，輔助相機進行正確的運算。
基于全電子卡口的鏡頭內驅動系統和EMD電磁驅動光圈
全電子卡口的一大目的是使所有佳能鏡頭都采用鏡頭內馬達驅動系統和EMD電磁驅動光圈。執行器距離驅動部很近，提高了能量傳遞效率并減輕了驅動音。另外，可以根據從魚眼鏡頭到超遠攝鏡頭等不同鏡頭的尺寸和自動對焦動作特點搭配相應的執行器，可實現高速、安靜、高精度的自動對焦。

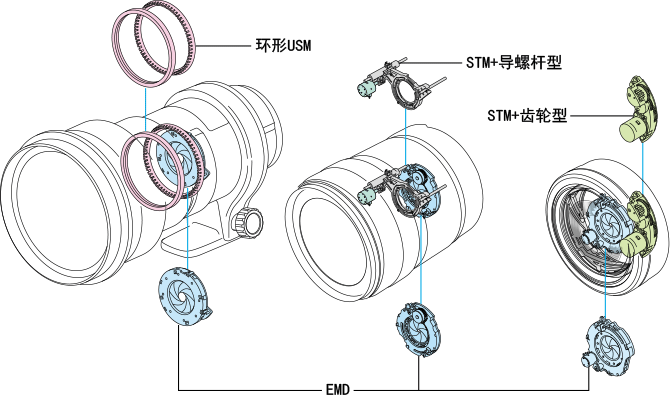

各類執行器組合的示意圖
