| 參數表 | ||||||
| 打印機型號 | TM-5200/5205 | TM-5300/5305 | ||||
| 幅寬 | 24" | 36" | ||||
| 墨水類型 | 顏料墨水/5色 MBK/BK/C/M/Y | |||||
| 最大打印分辨率 | 2400×1200dpi | |||||
| 支架 | 選配（SD-23、支架含收紙籃） | 標配（SD-32、支架含收紙籃） | ||||
|
設備尺寸 寬x深x高 (mm) 重量 （Kg） |
主機 |
982 x 748 x 439 mm 重量 : 41 kg |
1289 x 748 x 439 mm 重量 : 48 kg |
|||
| 主機 + 支架 + 收紙籃 |
982 x 887 x 1060 mm （收紙籃打開時） 重量 : 52 kg |
1289 x 887 x 1060 mm （收紙籃打開時） 重量 : 60 kg |
||||
|
設備尺寸 寬x深x高 (mm) 重量 （Kg） (包裝箱) |
主機（含支架） |
1152 x 913 x 961 mm 重量 : 87kg |
1462 x 913 x 961 mm 重量 : 105kg |
|||
| 功率 | 電源要求 | AC 100-240V（50-60Hz） | ||||
| 運行功率（打印時） | 69 W 或更低 | 69 W 或更低 | ||||
| 待機功率 | 3.6 W 或更低 | 3.6 W 或更低 | ||||
| 工作環境 | 溫度: 15～30℃，濕度: 10～80%RH (無凝結) | |||||
| 工作噪音 |
打印時：44dB(A) 或更低 (普通紙, 線條圖, 標準模式) 待機時：35dB(A) 或更低 (符合 ISO7779 標準) |
|||||
| 線條精度 | ±0.1 % 以內(用戶調整前后在相同環境和介質情況下，使用CAD介質（普通紙、覆膜紙等）輸出得到的結果。) | |||||
| 最小線條寬度 | 0.02mm (根據分辨率等數據計算的理論值) | |||||
| 存儲 | 內存 |
物理內存2GB； 虛擬內存128GB（僅TM-5205、TM-5305） |
||||
| 硬盤 | 500GB （僅TM-5205、TM-5305） | |||||
| 固件 | 語言 | 打印語言 | SGRaster（Swift Graphic Raster） | |||
| 直接打印支持語言 | HP-GL/2、HP RTL、JPEG、PDF(僅TM-5205、TM-5305） | |||||
| 智能手機打印 | Apple AirPrint | |||||
| 打印作業控制 | IVEC | |||||
| 狀態獲取 | SNMP-MIB（Standard MIB、Canon-MIB）、 IVEC、CPCA | |||||
| 類型 | 閃存 | |||||
| 操作面板 | 顯示屏幕 | LCD（3.0 英寸TFT彩色觸摸屏） | ||||
| 操作面板語言 | 21種語言支持 |
日語/英語/德語/意大利語/西班牙語/葡萄牙語/荷蘭語/波蘭語/俄語/法語 簡體中文/繁體中文/韓語/泰語/印尼語/土耳其語/捷克語/丹麥語/瑞典語/挪威語/芬蘭語 |
||||
| 接口 | USB B 端口 | 類型 | 內置高速USB | |||
| 傳輸速度 | 全速（12 兆/秒）, 最高速度 （480 兆/每秒）, 批量傳輸 | |||||
| USB A 端口 | USB存儲器 （直接打?。?— 僅TM-5205、TM-5305機型 | |||||
| 以太千兆網卡 | 類型 | 內置 | ||||
| 傳輸標準 | IEEE 802.3 10base-T | |||||
| IEEE 802.3u 100base-TX / Auto-Negotiation | ||||||
| IEEE 802.3ab 1000base-T / Auto-Negotiation | ||||||
| IEEE 802.3x Full Duplex | ||||||
| 網絡協議 | SNMP （Canon-MIB , HTTP、TCP/IP（IPv4/IPv6）, ftp | |||||
| 無線網絡 | 傳輸標準 | IEEE802.11n/IEEE802.11g/IEEE802.11b | ||||
| 加密方式 |
WEP（64/128bit） WPA-PSK（TKIP/AES） WPA2-PSK（TKIP/AES） |
|||||
|
打印速度 (CAD線條圖) |
紙張類型 | 供紙方式 | 模式 | 打印速度 | 模式 | 打印速度 |
| 普通紙 | 卷筒 | A1幅面 快速（自定義5） | 約 24 秒 | A1幅面橫向 快速（自定義5） | 約 21 秒 | |
| A1幅面 標準 | 約 42 秒 | A0幅面 快速（自定義5） | 約 40 秒 | |||
| 覆膜紙 | 卷筒 | A1幅面 快速（自定義5） | 約 29 秒 | A0幅面 快速（自定義5） | 約 47 秒 | |
| A1幅面 快速 | 約 40 秒 | A0幅面 快速 | 約 1.2 分 | |||
| A1幅面 標準 | 約 1.3 分 | A0幅面 標準 | 約 2.3 分 | |||
|
打印速度 (圖像) |
紙張類型 | 供紙方式 | 模式 | 打印速度 | 模式 | 打印速度 |
| 普通紙 | 卷筒 | A1幅面 快速（自定義5） | 約 25 秒 | A0幅面 快速（自定義5） | 約 44 秒 | |
| A1幅面 標準 | 約 44 秒 | A0幅面 標準 | 約 1.3 分 | |||
| 覆膜紙 | 卷筒 | A1幅面 快速（自定義5） | 約 55 秒 | A0幅面 快速（自定義5） | 約 1.7 分 | |
| A1幅面 標準 | 約 1.4 分 | A0幅面 標準 | 約 2.6 分 | |||
| 照片光面紙 | 卷筒 | A1幅面 標準 | 約 3.5 分 | A0幅面 標準 | 約 6.3 分 | |
| A1幅面 高精度 | 約 5.3 分 | A0幅面 高精度 | 約 9.7 分 | |||
| 打印頭 | |||
| Print Head | 型號 | PF-06 | |
| 打印頭結構 | 6通道一體式打印頭 | ||
| 噴嘴數量 | 15,360個噴嘴 （MBK 5,120個噴嘴 , 其他顏色每色 2,560個噴嘴） | ||
| 墨滴大小 | 最小5pl | ||
| 更換方式 | 用戶可自行更換 | ||
| 墨水盒 | |||
| Ink Tank | 型號 | PFI-8120(130ml)/PFI-8320(300ml) | |
| 副墨倉容量 | 每個顏色11ml | ||
| 顏色 | 5色顏料墨水（MBK/BK/C/M/Y） | ||
| 容量 |
商品 : 130ml/300ml 隨機墨水 : 130ml(MBK)/90ml(BK, C, M, Y) |
||
| 裁刀 | |||
| Cutter | 型號 | CT-08 | |
| 更換方式 | 用戶可自行更換 | ||
| 紙張處理 | |||||
| 供紙 & 出紙 | 卷筒紙 | 單卷, 前端頂部裝紙, 前端出紙 | |||
| 單頁紙 | 前端頂部裝紙, 前端出紙 (使用壓紙桿，手動) | ||||
| 紙張路徑切換(卷筒/單張) | 用戶手動切換 | ||||
| 出紙方向 | 打印面向上, 前端 | ||||
| 卷筒紙余量檢測方式 | 自動檢測或打印條形碼檢測 | ||||
| 介質尺寸 | 卷筒紙（幅寬） | ISO | A3、A3+、A2、A1 | A3、A3+、A2、A1、A0 | |
| JIS | B4、B3、B2 | B4、B3、B2、B1 | |||
| ARCH | 24" | 24"、30"、36" | |||
| Others |
8"、10"、12"、14"、16"、17"、20"、 300mm、500mm、600mm |
8"、10"、12"、14"、16"、17"、20"、 300mm、500mm、600mm、800mm、1000mm |
|||
| 單頁紙 | ISO |
A4、A3、A3+、A2、A2+、A1 B4?B3?B2 |
A4、A3、A3+、A2、A2+、A1、A0 B4?B3?B2、B1 |
||
| DIN | C4?C3?C2 | C4、C3、C2、C1、C0 | |||
| JIS | B4、B3、B2 | B4、B3、B2、B1 | |||
| ANSI | 8.5 x 11"、8.5 x 14"、11 x 17"、13 x 19"、17 x 22"、 22 x 34" | 8.5 x 11"、8.5 x 14"、11 x 17"、13 x 19"、17 x 22"、 22 x 34"、28 x 40、34 x 44" | |||
| ARCH | 9 x 12"、12 x 18"、18 x 24"?24 x 36" | 9 x 12"、12 x 18"、18 x 24"?24 x 36"、26 x 38"、27 x 39"、30 x 42"、36 x 48" | |||
| Photo | (20 x 24")、(18 x 22")、(14 x 17")、（12 x 16")、(10 x 12")、(10 x 15")、（16 ｘ 20"） | (20 x 24")、(18 x 22")、(14 x 17")、（12 x 16")、(10 x 12")、(10 x 15")、（16 ｘ 20"） | |||
| Poster | 20 x 30"、300×900mm | 20 x 30"、30 x 40"、300×900mm | |||
| Others | 13 × 22" | 13 × 22" | |||
| 支持介質厚度 | 0.07～0.8mm | ||||
| 最大卷筒紙直徑 | 150 mm 或更少（取決于紙張厚度) | ||||
| 支持紙芯尺寸 | 2"/3" | ||||
| 可打印介質寬度 | 203.2～610mm | 203.2～917mm | |||
| 最小打印長度 | 203.2mm(卷筒)/279.4mm(單頁) | ||||
| 最大打印長度 | 卷筒紙 | 18 m (取決于不同的操作系統與應用程序) | |||
| 單頁紙 | 1.6m | ||||
| 紙張邊距 | 默認打印邊距 | 卷筒紙 | 頂部: 20 mm, 底部: 3 mm, 左右邊距: 3 mm | ||
| 單頁紙 | 頂部: 20 mm, 底部: 20 mm, 左右邊距: 3 mm | ||||
| 單頁紙(Apple AirPrint打印) | 頂部: 20 mm, 底部: 31 mm, 左右邊距: 3 mm | ||||
| 最小打印邊距 | 卷筒紙 | 頂部: 3 mm, 底部: 3 mm, 左右邊距: 3 mm | |||
| 卷筒紙（無邊距） | 頂部: 0 mm, 底部: 0 mm, 左右邊距: 0 mm | ||||
| 單頁紙 | 頂部: 3 mm, 底部: 20 mm, 左右邊距: 3 mm | ||||
| 單頁紙(Apple AirPrint打印) | 頂部: 3 mm, 底部: 12.7 mm, 左右邊距: 3 mm | ||||
| 無邊距打印支持尺寸 |
[推薦紙張規格] 515mm(JIS B2)、594mm(ISO A1)、10"、14"、17"、24" [可打印紙張規格] 257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、420mm(ISO A2)、8"、12"、16"、20"、300mm、500mm、600mm |
[推薦紙張規格] 515mm(JIS B2)、728mm(JIS B1)、594mm(ISO A1)、841mm(ISO A0)、10"、14"、17"、24"、36" [可打印紙張規格] 257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、420mm(ISO A2)、8"、12"、16"、20"、30"、300mm、500mm、600mm、800mm |
|||
| 相關認證 | ||
| 電氣安全/電磁接口 | CCC | |
| 無線電 | SRRC | |
| 相關法規 | ||
| 環境相關法規對應 | 符合中國RoHS法規 | |
| 選配件 | |||
| 支架 + 收紙籃 | SD-23 | — | |
| 2/3" 卷紙軸 | RH2-28 | RH2-35 | |
| 耗材 | ||
| 墨水盒 | PFI-8120(130ml)/PFI-8320(300ml) | |
| 打印頭 | PF-06 | |
| 裁刀 | CT-08 | |
| 廢墨倉 | MC-31 | |
| 打印測定環境和測定條件 | TM-5200/TM-5205/iPF686 | TM-5300/TM-5305/iPF686/iPF786 | ||
| 輸出尺寸（mm） | 580 × 725（A1） | 562 × 803（A1） | 827 × 1034（A0） |
803 × 562 （A1橫向） 795 × 1135（A0） |
| 輸出圖像 | ISO JIS SCID N5 | Cottage plan and elevation.dwg | ISO JIS SCID N5 | Cottage plan and elevation.dwg |
| 應用軟件 | Photoshop CS5 | AutoCAD LT2011 | Photoshop CS5 | AutoCAD LT2011 |
| 電腦配置 |
CPU : Core 2 Duo 2.13GHz 內存 : 4GB（雙通道） 操作系統 : Windows7 Pro 接口 : 高速 USB |
|||
| 提示 |
打印速度（打印作業的時間）不包括數據傳送以及打印機預操作時間 根據用戶的打印環境、使用條件以及紙張的不同，結果也會有所不同 |
|||

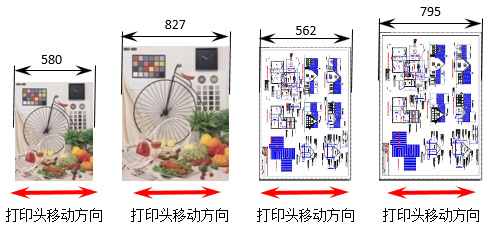

| 測試用圖像 | ||
|
||
*以上產品說明的內容、圖片等，僅供參考。產品及產品信息最終以產品實物及隨機資料為準。我司已對所有資料內容詳盡校對，如仍有任何疏漏或翻譯誤差，敬請諒解。產品規格等信息如有變更，恕不另行通知。購買前請與銷售商確認。
